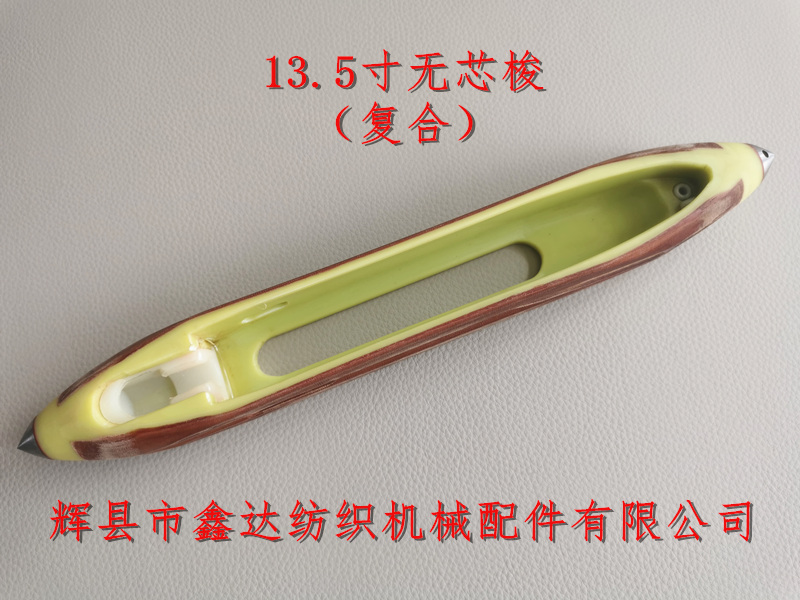

辉县市鑫达纺织机械配件有限公司提供13½英寸复合梭子三瓷眼光电无芯梭，13½英寸是指梭子的总长度是13.5英寸（343mm），此款无芯梭子的两个侧面增加了复合布层，探纬方式是光电感应，且梭腔没有梭芯，所以被称为光电无芯复合梭，梭底的外宽尺寸是45.5毫米，复合梭子的梭体总高度是35.3毫米（白色尼龙夹头位置），内腔宽度是30.8毫米，深度是29.7毫米。

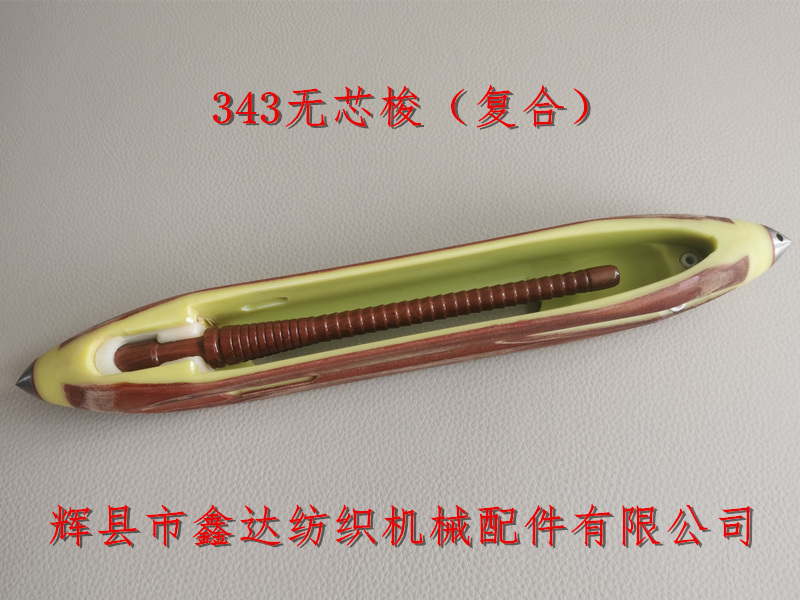

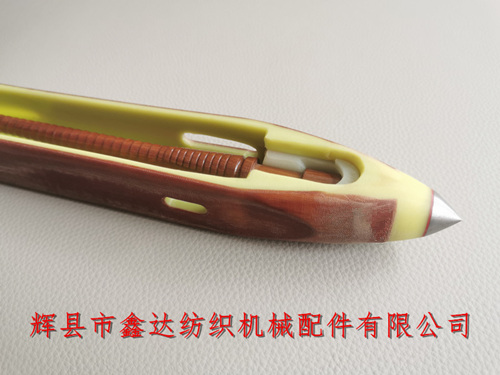

纺织器材-13½寸复合梭子的两个侧面有光电探纬孔（呈长方形，见上图），下方的探纬槽内宽8.5毫米，内长40毫米，此纬纱导出面与梭底是90°夹角；另一面的探纬孔内宽是6.5毫米，内长是20mm，此面与梭子底面成86½°的夹角。配套使用的230mm无芯管的脖子直径是12.5毫米，脖长21.5-22毫米；纬管扁头的圆直径是17.7毫米，长度是20毫米。

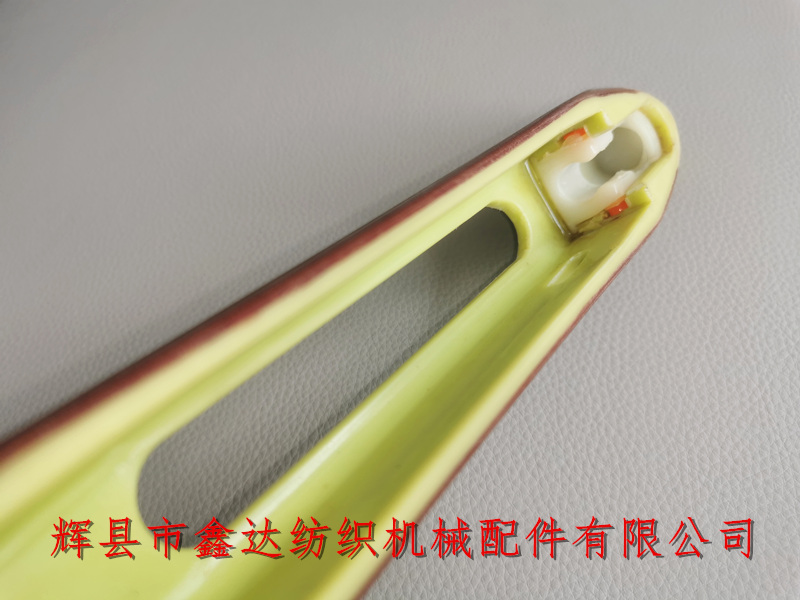

梭子的尼龙夹头是带边的，两侧耳朵有橙色的弹性圆柱，用于涨紧无芯纡管的脖子，PU夹头的底面用胶水粘合，上平面的尾部有凸起的月牙状阻挡块，用于保持无芯PU夹头的安装位置正确。此款复合无芯梭的单把重量是291克，梭子分左手和右手，每箱50把（相同手）。

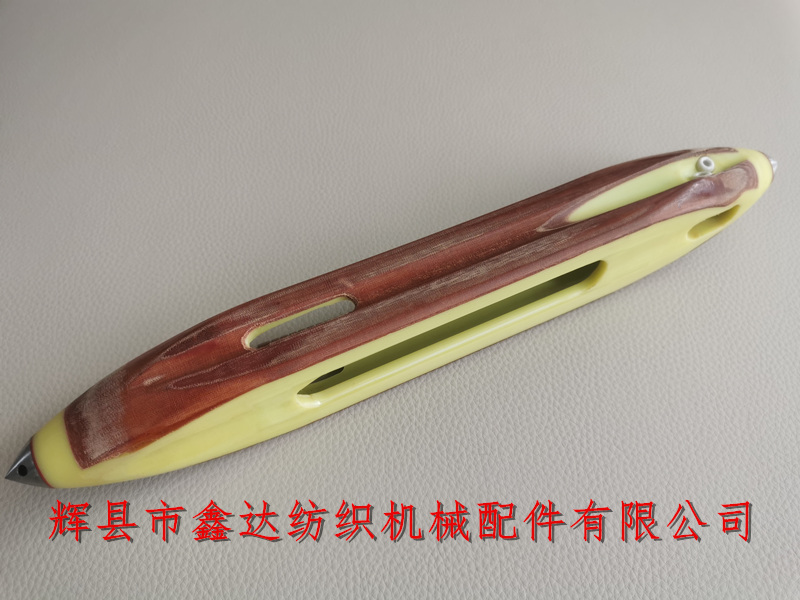

上图是光电复合无芯尼龙梭的底面照片，下方的开口槽内宽是18毫米，内长是134毫米，它的作用主要是用于更换无芯纡管时，手指从下方抵起后，便于轻易扳起纬纱管。此外梭底还有宽约15毫米的弧形凹槽，用于纬纱从下方导出使用。

梭体的前部安装有3个瓷眼，它们和常规的三瓷眼排列相同，底面安装瓷眼的凹槽内宽是12毫米，内长是27毫米，深度是10毫米。如需采购三瓷眼复合梭子、13½寸无芯梭、13.5英寸光电梭、其它光电无芯梭纺织器材，请与我公司的杨先生联系咨询。
